mardi 24 juillet 2012

Prototype ampli guitare 70 Watts DIY


CETTE VERSION DE L'AMPLI EST UNE VERSION PROTOTYPE AVANT LA CONSTRUCTION DEFINITIVE ICI


A partir d'un KIT VELLEMAN à 20 Euros (sans le radiateur à 10 Euros)  très simple à construire. Le K8060
Une merveille en terme de niveau de bruit résiduel.
Une bande passante de 3 Hz à 200 KHz à -3 dB   !!!
Un rapport signal sur bruit de 115 dB pondéré A !!!
Une puissance de 70 Watts RMS sous 8 Ohms (100 Watts sous 4 Ohms) pour une consommation de 120 Watts.
Distorsion de 0,02 % à 1000 Hz
Fonctionnement en classe AB, Alimentation 2 X 30 Volts alternatif


Note de l'auteur : l'ampli ROLAND CUBE-80XL est donné par le constructeur à une puissance de 80 Watts, mais il ne consomme que 75 Watts d'après le même constructeur !!!  Ah... les Watts , quel organe du marketing moderne ....   cela n'engage que moi, mais un ampli qui restitue plus de puissance qu'il n'en consomme... la terre est sauvée, on sait fabriquer de l'énergie à partir de pas grand chose. Tiens, ROLAND a inventé le rendement positif !!
N'empêche que la sonorité du CUBE de chez ROLAND est tout de même bonne.


Dans l'ampli fabriqué ci-dessous avec un kit K8060, j'ai réellement mesuré une puissance efficace à 67 Watts sous 8 Ohms, dans la maison, pendant les tests c'était "debout les mort" !!!!








Passons à la réalisation :

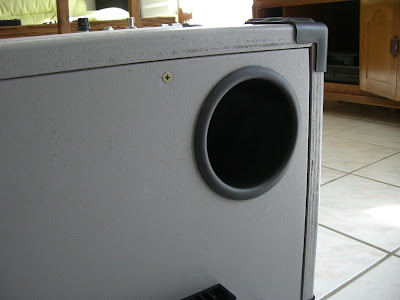

Dimensions ; 36 cm X 36 cm X 30 cm
Bois : contre plaqué 22 mm
Haut parleur : HIVI F8 (79 Euros chez "la boutique du haut parleur")
Transformateur 120 VA , 2 X 30 Volts (40 Euros chez "GoTronic")
Spécifications du HIVI F8 : ICI

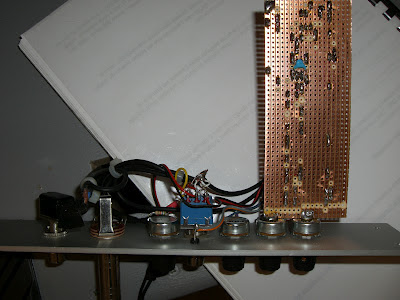

Modification !!!

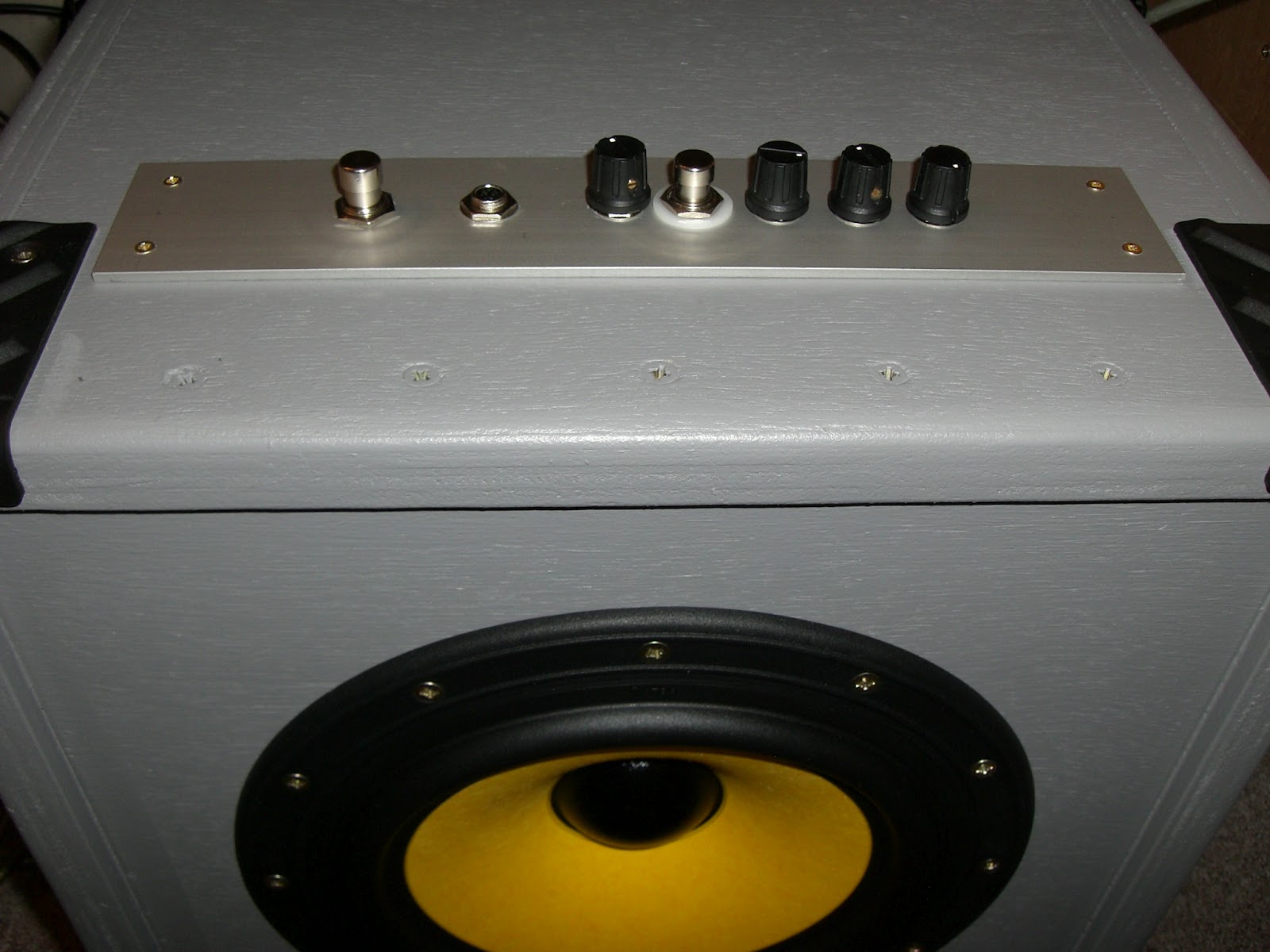

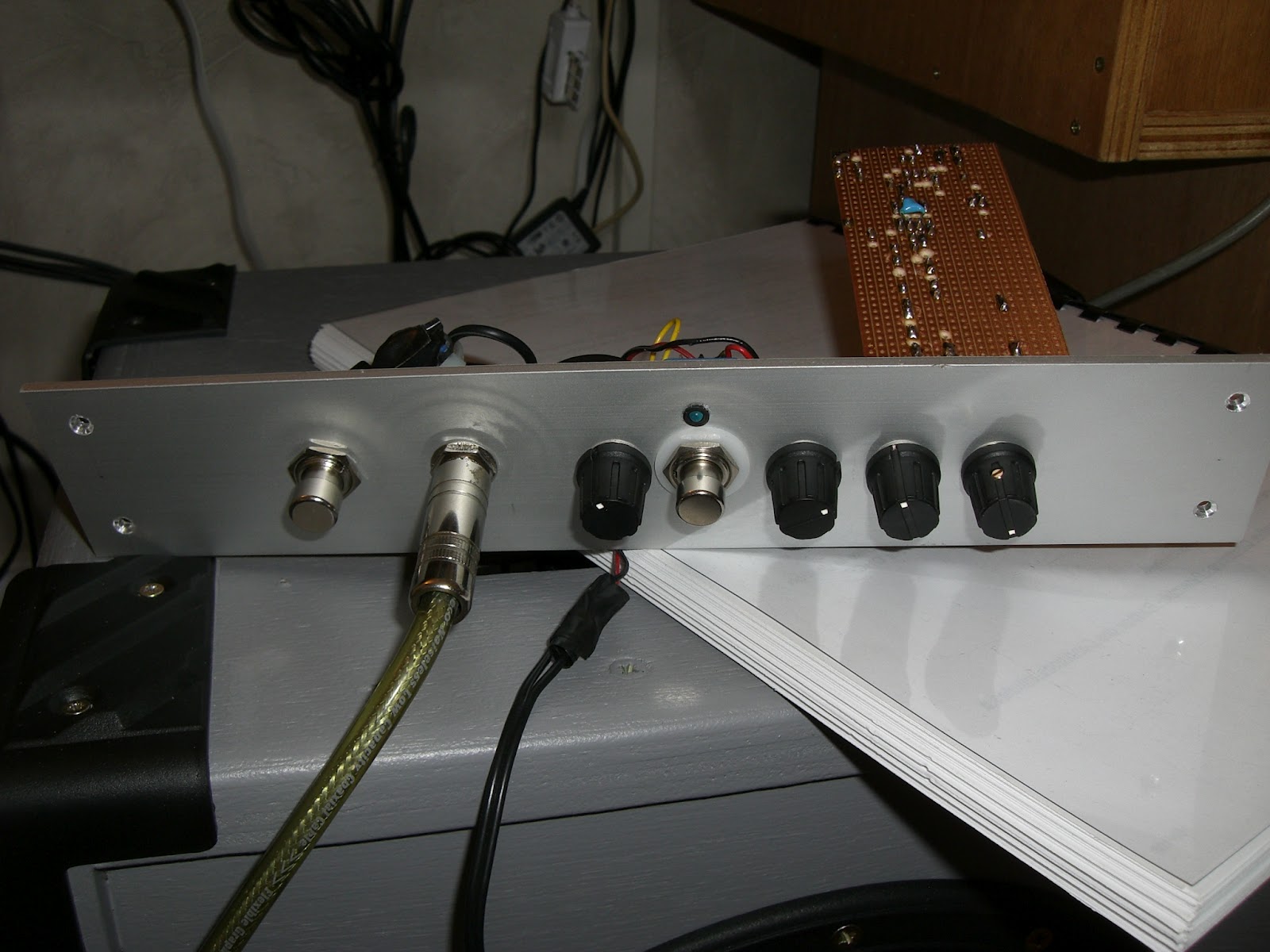

Distorsion, tonalité, volume générale, volume distorsion

mardi 3 juillet 2012

Table pingpong DIY

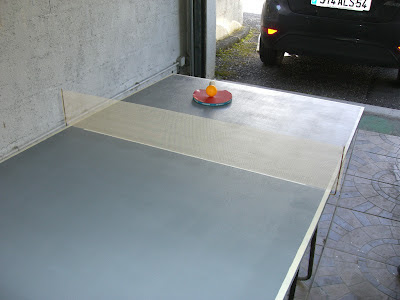

J'ai fabriqué une petite table de ping pong de 123 cm X 81 cm d'une épaisseur de 15 mm.

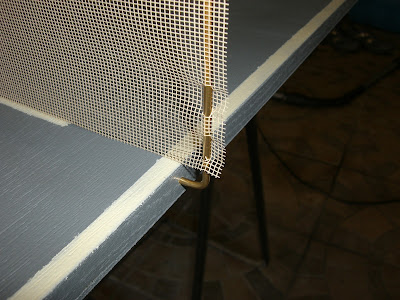

Peinture, fabriquation du filet, et le tour est joué.
