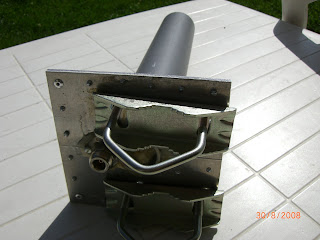

Antenne hélice WiFi 10 dB de gain

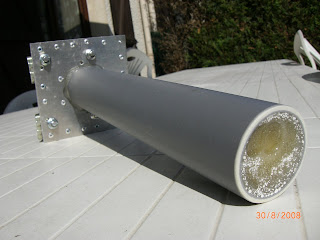

Le tube est fermé par de la colle araldite coulée dans la partie supérieur.
Cette colle araldite ne doit pas contenir de particules métalliques.

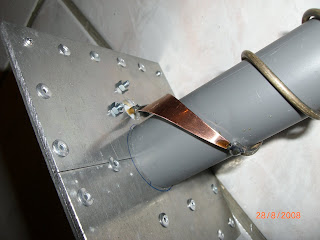

La bande de cuivre à section progressive permet l'adaptation d'impédance à 50 Ohm.
Fabrication maison d'une antenne hélice WiFi 2,4 GHz ayant un gain de 10 dBi. 10 dBi donnera une puissance apparente rayonnée de 8 dB supérieur à un simple dipôle, mais avec une très grande directivité dans le cas de cette antenne.
----------------------------------------------------------------------------------------------

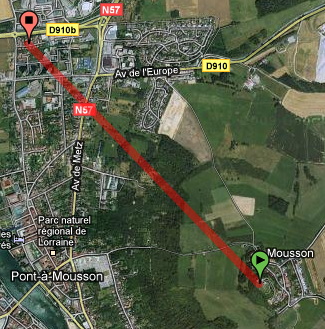

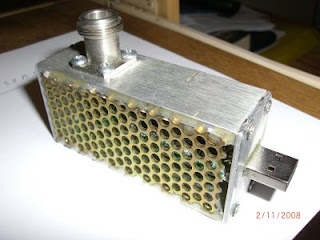

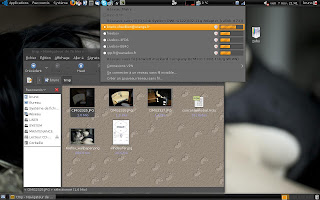

J'ai établi la connexion sur 2091 m en espace libre (sans obstacle)
Du côté de mon Pc portable, perché sur la butte de Mousson, l'antenne était une Bi-quad
Comme celle-ci : http://nobru54.blogspot.com/2008/10/antenne-bi-quad-wifi.html
La puissance max d'un matériel WiFi 2,4 GHz en France est de 20 dBm. Ce qui représente une puissance de 100 mW.
Avec cette antenne hélice de 10 dB, la Puissance Apparente Rayonnée est donc de 1 Watt.
C'est équivalent à un émetteur de 1 Watt dans une antenne sans gain, une antenne qui émettrait dans toutes les directions de façon identique.
Atténuation = 106,4 dB à 2,442 GHz sur 2,091 km
La butte de Mousson |
---------------------------------------------------------------------------------------------
Atténuation en espace libre :
Formule : A = 92,4 + 20log(f) + 20 log (D)
A = atténuation en espace libre en dB
F = fréquence en GHz
D = distance en km
mardi 12 août 2008
Antenne bi-quad WiFi
Gain théorique |

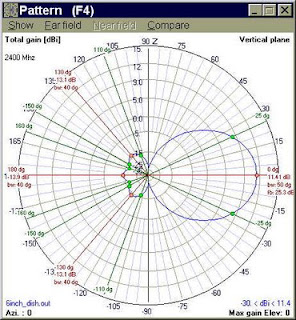

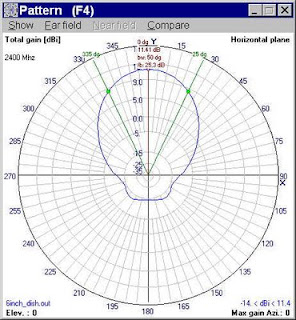

Voici l'antenne WiFi facile à construire et permettant un gain de 9 dBi. Gain mesuré ! (La simulation à l'aide de 4nec2 nous donne 11 dBi)
9 dBi , c'est à dire 9 dB par rapport à une source isotropique. Source totalement omni directionnelle.
Un dipôle simple présente un gain de 2 dBi. Nous avons donc un gain de 7 dB par rapport au dipôle demi onde.
En réspectant les côtes cette antenne est faisable sans banc de mesure.
Une antenne n'a jamais amplifié un signal. Le gain d'une antenne n'existe que par concentration du rayonnement dans une direction propre. Plus le rayonnement est concentré, plus le gain est élevé. Ce phénomène est retrouvé dans le fard de voiture. L'ampoule n'est pas puissante mais la lumière créée est concentrée dans une direction grâce au réflecteur.
Même antenne pour TV centrée à 680 MHz :
Antenne bi-quad TV
Echelle des dB en puissance :
1 dB facteur 1,26 en puissance
2 dB facteur 1,58 en puissance
3 dB facteur 2 en puissance
6 dB facteur 4 en puissance
9 dB facteur 8 en puissance
10 dB facteur 10 en puissance
13 dB facteur 20 en puissance
16 dB facteur 40 en puissance
20 dB facteur 100 en puissance
23 dB facteur 200 en puissance
26 dB facteur 400 en puissance
29 dB facteur 800 en puissance
30 dB facteur 1000 en puissance
Vous pouvez améliorer de 3 dB cette antenne en faisant comme suit : ICI
Ou de 2 dB en faiant comme cela : ICI
-----------------------------------------------------------------------
Avec un réflecteur un peu plus grand on gagne légèrement sur la directivité :
