Antenne bi-quad WiFi







Gain théorique

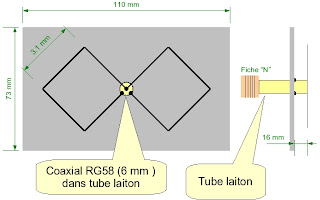

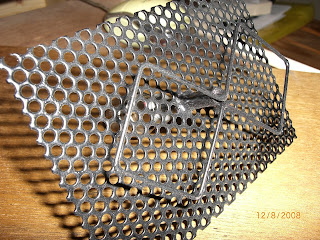

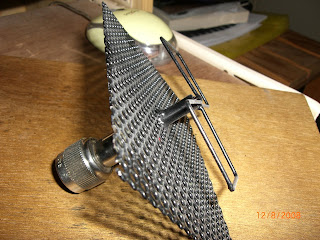

Voici l'antenne WiFi facile à construire et permettant un gain de 9 dBi. Gain mesuré !  (La simulation à l'aide de 4nec2 nous donne 11 dBi)
9 dBi , c'est à dire 9 dB par rapport à une source isotropique. Source totalement omni directionnelle.
Un dipôle simple présente un gain de 2 dBi. Nous avons donc un gain de 7 dB par rapport au dipôle demi onde.
En réspectant les côtes cette antenne est faisable sans banc de mesure.

Une antenne n'a jamais amplifié un signal. Le gain d'une antenne n'existe que par concentration du rayonnement dans une direction propre. Plus le rayonnement est concentré, plus le gain est élevé. Ce phénomène est retrouvé dans le fard de voiture. L'ampoule n'est pas puissante mais la lumière créée est concentrée dans une direction grâce au réflecteur.

Même antenne pour TV centrée à 680 MHz :
Antenne bi-quad TV

Echelle des dB en puissance :
1 dB       facteur 1,26 en puissance
2 dB       facteur 1,58 en puissance
3 dB       facteur 2 en puissance
6 dB       facteur 4 en puissance
9 dB       facteur 8 en puissance
10 dB     facteur 10 en puissance
13 dB     facteur 20 en puissance
16 dB     facteur 40 en puissance
20 dB     facteur 100 en puissance
23 dB     facteur 200 en puissance
26 dB     facteur 400 en puissance
29 dB     facteur 800 en puissance
30 dB     facteur 1000 en puissance

Vous pouvez améliorer de 3 dB cette antenne en faisant comme suit : ICI
Ou de 2 dB en faiant comme cela : ICI

-----------------------------------------------------------------------

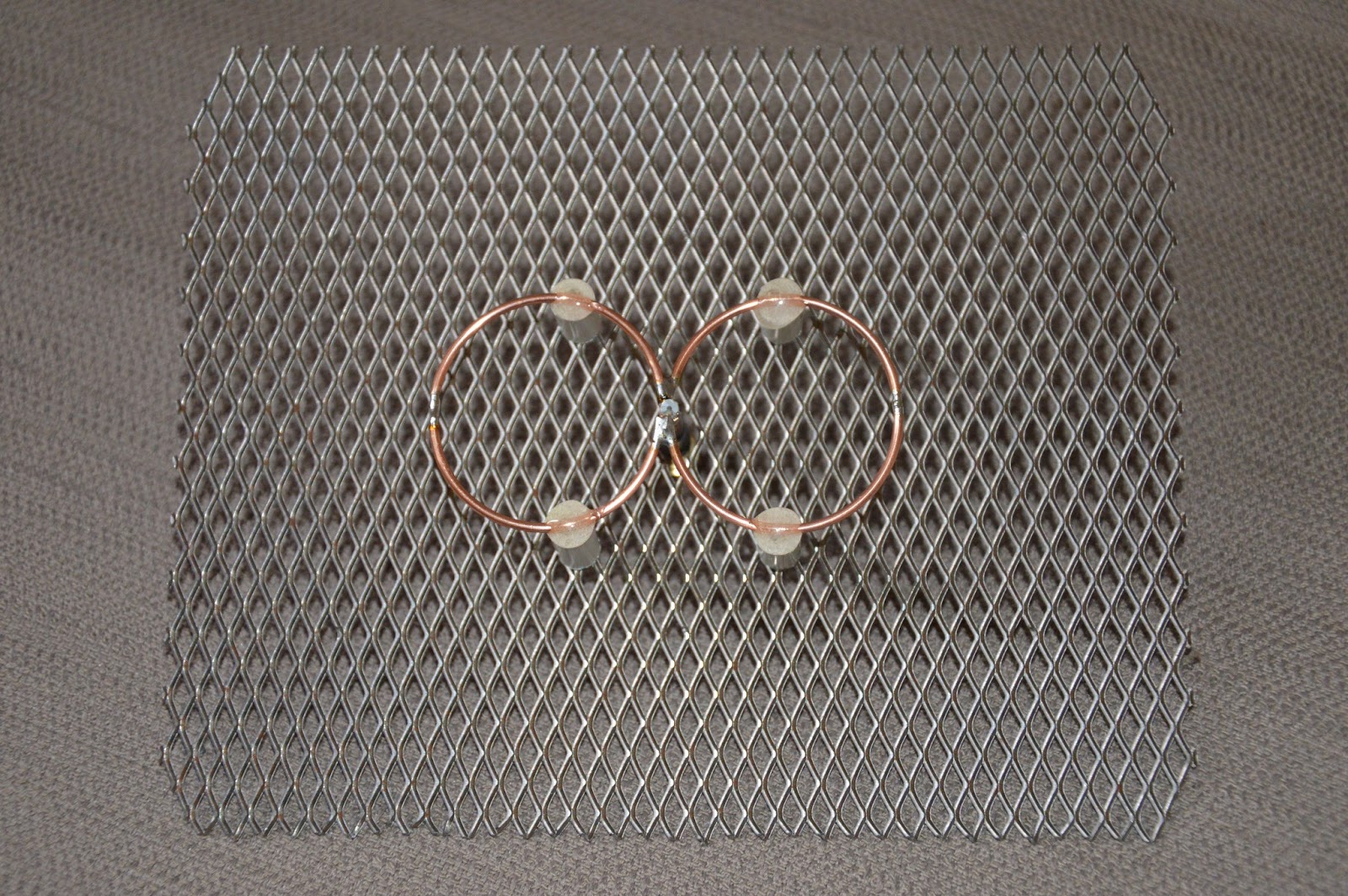

Avec un réflecteur un peu plus grand on gagne légèrement sur la directivité :
