Ajouter deux connecteurs antenne RP-SMA pour les sorties 2,4 GHz et 5,8 GHz à une clef USB WIFI TP-LINK WDN3200.
En tout premier lieu préparez la loupe et les lunettes !!! La micro chirurgie du matin demande une acuité visuelle parfait. Cliquez sur les photos pour les afficher en plein écran.
Ouverture de la clef USB WiFi
Localisation du connecteur antenne U9 , localisation des 3 composants à dessouder (self et condensateur) C8, C73 et L2. Il y a la même chose à faire sur l'autre face du circuit imprimé.
Démontage du connecteur à l'aide d'une lame de cuter que l'on glisse en dessous pour couper les pattes. Il y a la même chose à faire sur l'autre face du circuit imprimé.
Enlever le vernis qui recouvre la masse
Limer l’embase du connecteur RP-SMA
Découper le circuit imprimé à l'aide de petites limes ou d'un outil type dremel.
Souder en tout premier la masse du connecteur RP-SMA. Renforcer l'ensemble par un bout de cuivre de 1,5 mm carré pour le maintient mécanique.
Souder en dernier l’âme des connecteurs RP-SMA. Je n'ai pas ajouté de fil, j'ai juste décoller légèrement la piste du circuit imprimé pour la lever au niveau du connecteur.
Nous allons voir dans cet article un SWR mètre précis et construit selon les règles de l'art. Ce montage nous permettra des mesures précises et même un calibrage digne de ce nom. Un outil indispensable pour la mise au point des antennes DIY.
Cliquez sur les photos pour les afficher en plein écran.
Le but :
Construire un SWR mètre précis à très faible coût pour les fréquences WiFi 2,4 GHz NOTA : cette sonde est réversible ; dans un sens elle mesure la puissance directe et dans l'autre sens la puissance réfléchie
Le schéma à base de ligne de couplage directif :
Photo du montage :
Démonstration en vidéo, sans module d'intégration de la mesure :
On voit très bien sur cette vidéo que la désadaptation de l'antenne lorsqu'on la touche fait considérablement augmenter le taux d'onde stationnaire ( SWR ).
Pour cette vidéo j'ai raccordé directement la sortie de la sonde à un galvanomètre de sensibilité 500 µA.
Le module intégration de la mesure :
Un petit montage à base d'amplificateur opérationnel est indispensable car la tension en sortie de la sonde est faible. De plus le signal WiFi n'est pas constant mais est émit sous forme de trames très courtes (burst) quasi invisibles pour un voltmètre classique.
Il faut donc en sortie de la sonde envoyer la tension mesurée vers un étage buffer / peak hold.
Le résultat en vidéo, j'ai remplacé le bon vieux galvanomètre par un barre graphe à LED, c'est plus moderne. On voit le barre graphe augmenter lorsque ma main ou un objet conducteur se rapproche le l'antenne. Il y a désadaptation d'impédance.
Schéma étage buffer / peak hold :
Nota : Le LM3914 allumera les leds selon une courbe linéaire, le LM3915 selon une courbe logarithmique. Dans les vidéo de démonstration j'ai utilisé un LM 3915.
Mesure sur une antenne cornet (RICORE)
La version définitive :
Pour plus de sensibilité j'ai remplacé la 4,7 KOhms par la patte 8 du LM3915 directement à la masse

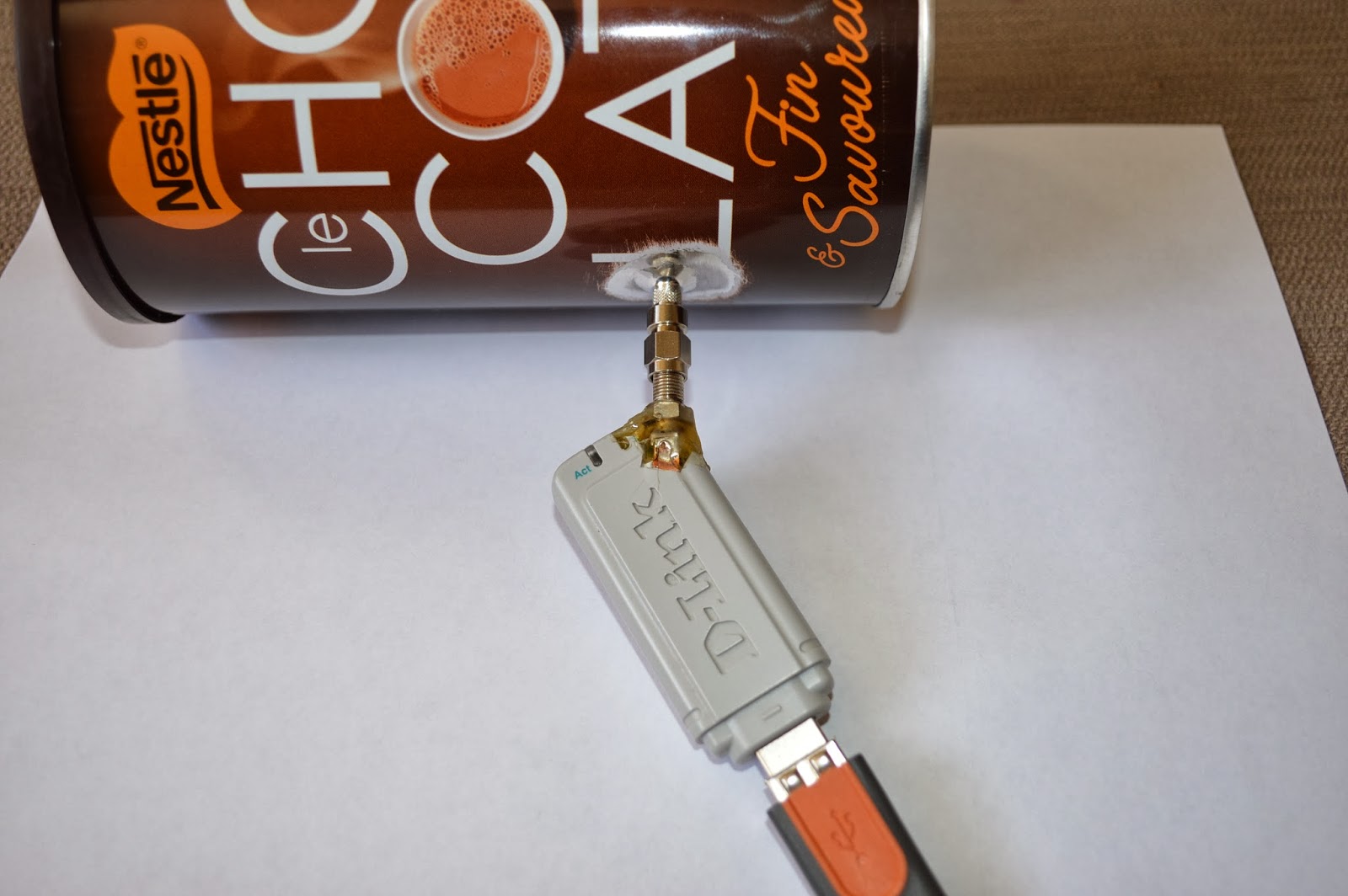

Comment construire soit même une antenne Ricoré pour le WiFi ayant un gain de 11 dBi mesuré et non calculé. On a donc un gain de 9 dB par rapport au dipôle demi onde. Cette antenne permet donc des connexions WiFi à grande distance.
La mesure de l'adaptation d'impédance de cette antenne est visible ICI grâce à mon SWR mètre fait maison
Contexte :
L'antenne Ricoré empreinte son nom à la marque de la boite de conserve qui constitue le corps de l'antenne. Dans mon cas, je vous donne les détails d'une antenne Nestlé. Nous ne consommons pas tous les mêmes produits.
L'antenne Ricoré vient du fonctionnement de l'antenne cornet. C'est en fait un guide d'onde, non conique. Il n'y a donc rien d'extraordinaire ici, mais une idée de construction simple mettant en oeuvre les lois de la physique.
Les avantages de cette antenne :
Pas de besoin en appareil de mesure si l'on respecte scrupuleusement les dimensions données ci-dessous. Résultat de très bonne facture.
Le gain, et donc la directivité de cette antenne sont importants.
Coût de revient très faible. Un connecteur de type N, BNC, SMA ou RP-SMA uniquement.
Très grande facilité de construction.
Précautions :
Se munir d'une boite de conserve lisse, non cannelée.
Ne pas déformer le fût en le perçant.
Mesurer précisément.
Mesurer le diamètre intérieur et non extérieur du fût.
Dimensions :
Boite chocolat Nestlé de 155 mm intérieur sur 98 mm intérieur.

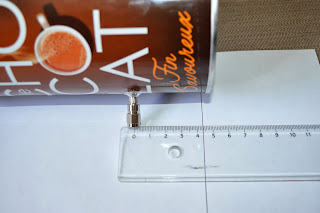

Trou de perçage pour fixer le connecteur à 45 mm du fond

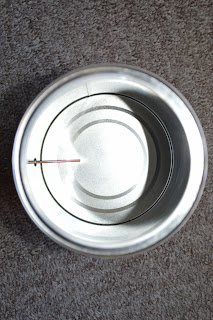

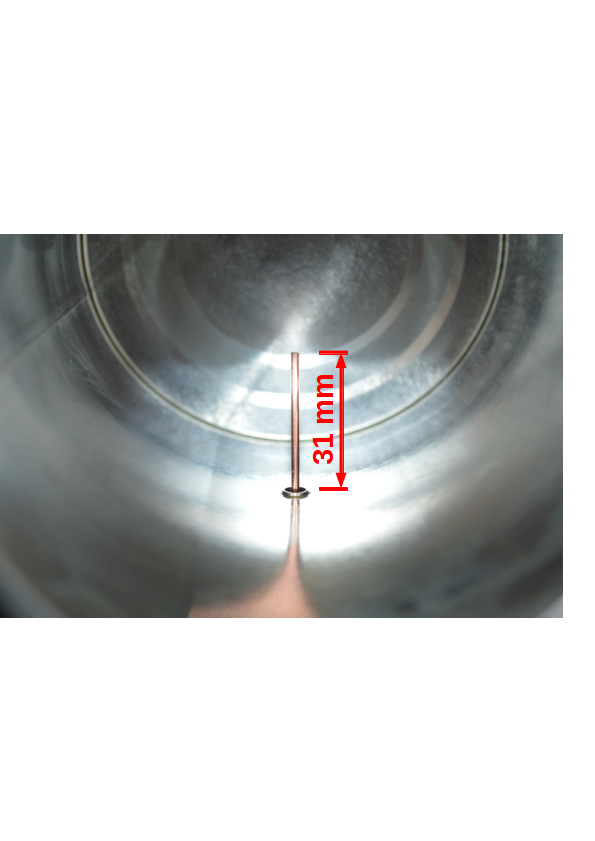

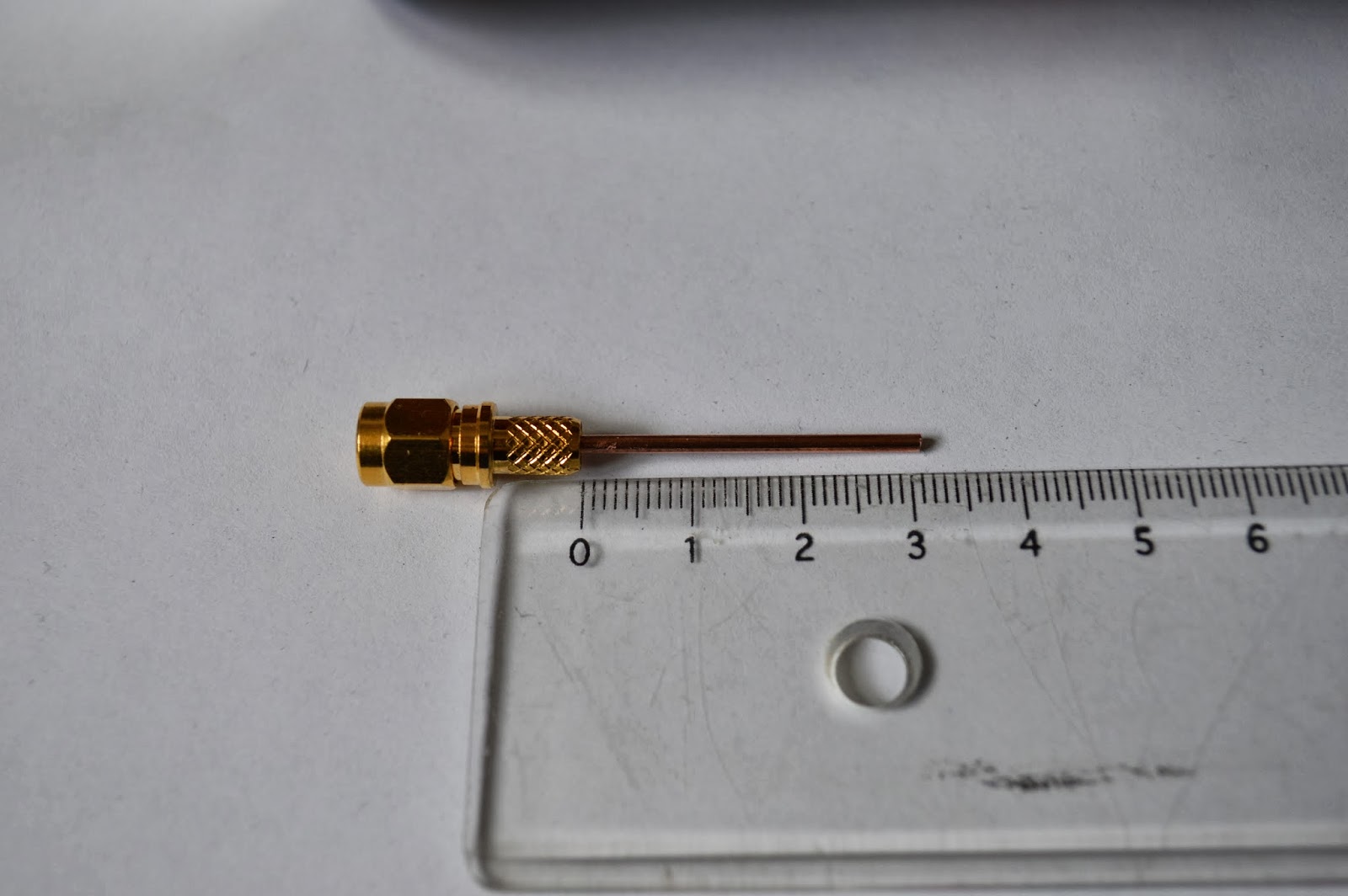

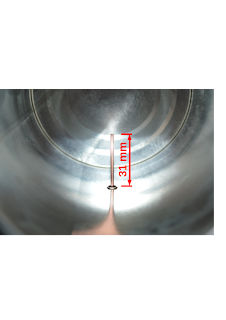

Le quart d'onde rayonnant à l'intérieur de la boite est de 31 mm
Depuis les versions de fin d'année 2012 la connexion WiFi est quelque peu différente sur la distribution PartedMagic Live.
Le téléchargement et le démarrage de PartedMagic Live sont décris précisement dans les autres tutoriels de ce site.
Je
rappelle que PartedMagic tourne en mémoire et n'installe absolument
rien sur le disque dur.
Comment se connecter en WiFi avec PartedMagic live ?
Clic sur l'icon représentant 2 ordinateurs munis d'une croix rouge (en bas à droite)
Puis clic sur votre réseau WiFi, repéré avec le nom de votre réseau.
Après avoir cliqué sur votre réseau WiFi, rien ne se passe, mais maintenant il faut faire un clic droit sur l'icon représentant les 2 petits ordinateurs.
Puis, clic sur le menu "modification des connexions"
Après avoir cliqué sur "modification des connexions", une fenêtre s'ouvre.

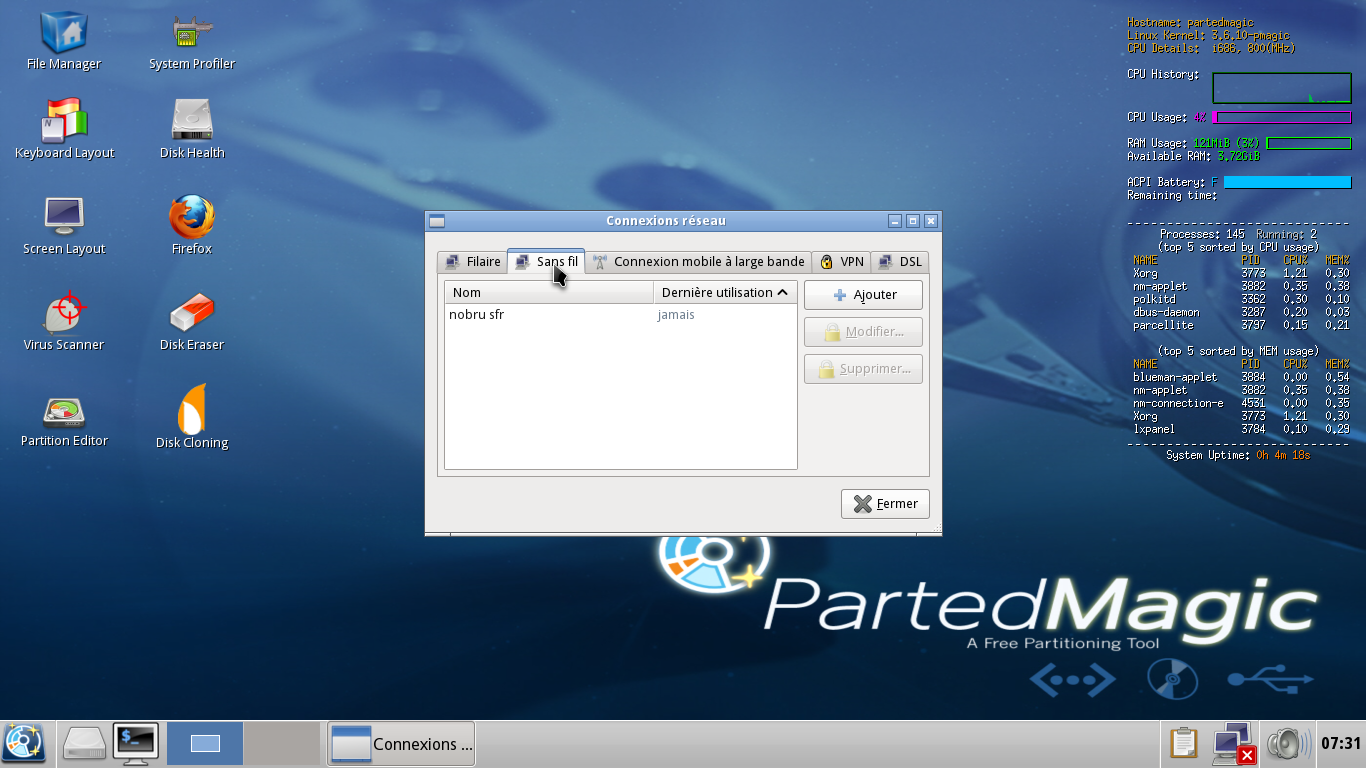

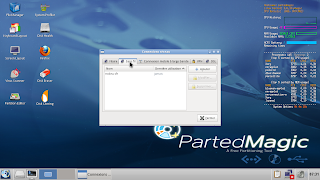

Dans cette fenêtre, cliquez sur l'onglet "Sans fil" vous verrez apparaître votre réseau WiFi.

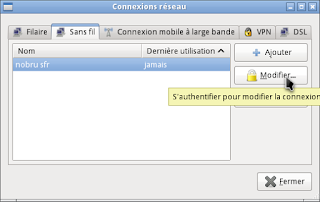

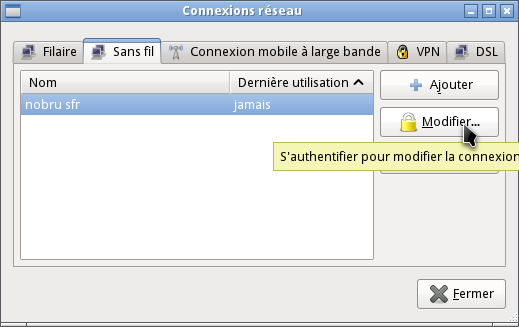

Cliquez une fois sur votre réseau et cliquez sur le bouton "Modifer..."

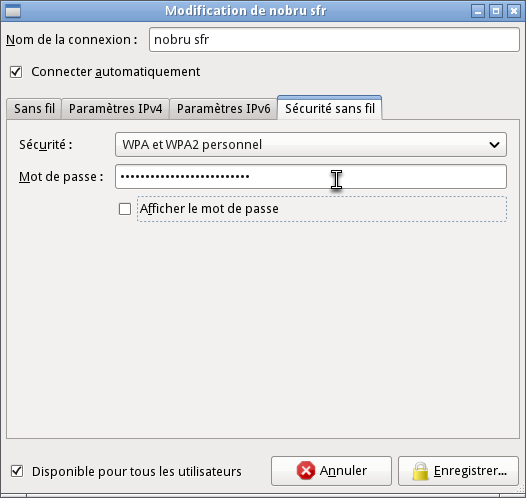

Une nouvelle fenêtre apparaît, cliquez sur l'onglet "Sécurité sans fil"
Dans cet onglet vous allez taper le mot de passe de votre réseau WiFi.
Cliquez ensuite sur le bouton "Enregistrer..."

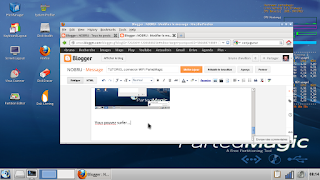

Après avoir travaillé quelques secondes, PartedMagic vous signale en bas à droite qu'il est connecté à votre résau WiFi.
